Guangshun Products
产品中心
压力仪表
防硫压力表

压力表订购热线：4006-017-018或在线交谈
产品应用
型号命名
技术参数
外形尺寸

产品应用

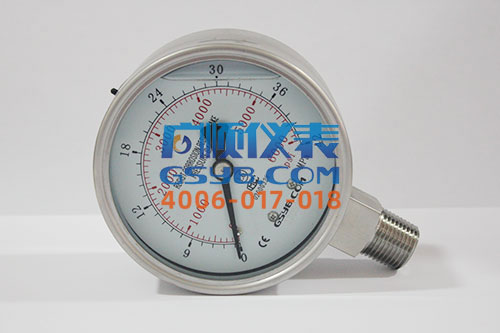

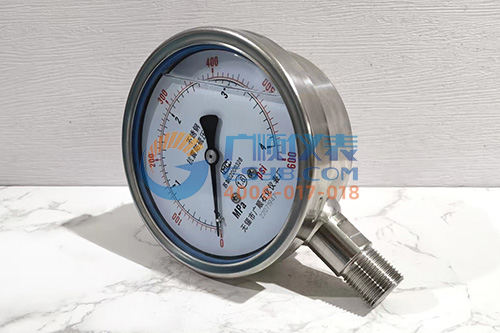

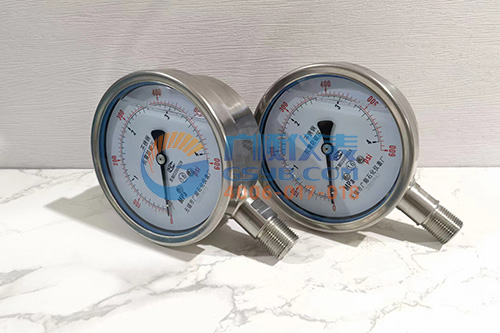

1、抗硫压力表
适用于对含硫化氢(H2S)天然气或其他含硫化氢介质的测量，也可用于湿热带含硫化氢大气环境中对其它介质压力的测量。

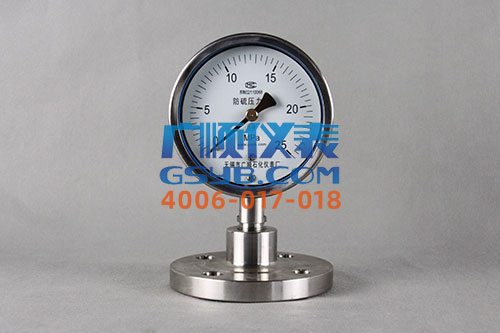

2、高抗硫压力表(隔膜型)
适用于硫化氢含量极高以及高酸性硫化氢气体的介质。

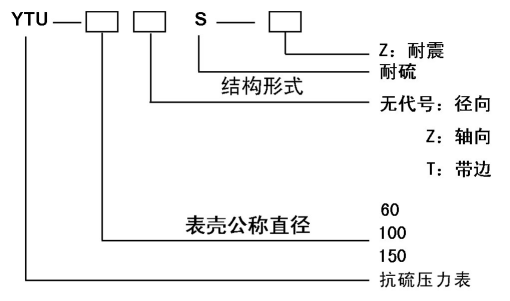

型号命名

技术参数

直径(mm) 60 100,150
量程 0~0.16;0~0.25;0~0.4;0~0.6;
0~1.0;0~1.6;0~2.5;0~4;0~6;
0~10;0~16;0~25;0~40;0~60; 		-0.1~0;-0.1~0.06;-0.1~0.15;-0.1~0.3;
-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4;
0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;0~1.0；0~1.6;0~2.5;0~4;0~6;0~10;0~16;0~25;
0~40;0~60;0~100;0~160
精度等级 ±2.5℅FS ±1.6%FS
连接方式 M14×1.5 M20×1.5
外壳材质 黑壳; 不锈钢

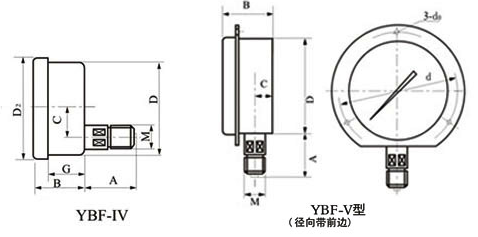

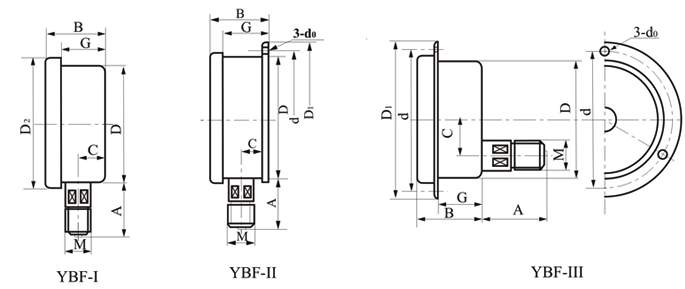

外形尺寸

参考一般压力表和不锈钢压力表外形尺寸图

型号 外形尺寸 mm
A B C D D1 D2 d do G M
Y40BF-IV 14 24 0 41 ／ 42 ／ ／ 16 1／8NPT
YN60BF-Ⅰ 30 3 13 60 ／   ／ ／ ／ 14×1.5
YN60BF-Ⅱ 30 35 16 60 85 67 74 5 ／ 14×1.5
YN60BF-Ⅲ 30 32 0 60 85   74 5 19 14×1.5
YN60BF-IV 30 32 0 60 ／ ／ ／ ／ 14×1.5
YN75BF-Ⅰ 30 33 10 75 ／ 84 ／ ／ ／ 16×1.5
YN75BF-Ⅲ 28 33 0 75 102 90 5 15 16×1.5
YNl00BF-Ⅰ 45 48 17 100 ／
110		 ／ ／ 32 20×1.5
YNl00BF-Ⅱ 45 52 21 100 132 118 6 36 20×1.5
YNl00BF-Ⅲ 42 48 34 100 132 118 6 26 20×1.5
YNl00BF-IV 42 48 34 100 ／ ／ ／ ／ 20×1.5
YNl50BF-Ⅰ 45 48 21 148 ／ 157 ／ ／ ／ 20×1.5
YNl50BF-Ⅱ 45 54 22 148 183 165 6 ／ 20×1.5
YNl50BF-Ⅲ 42 48 53 148 183 165 6 28 20×1.5
