产品概述

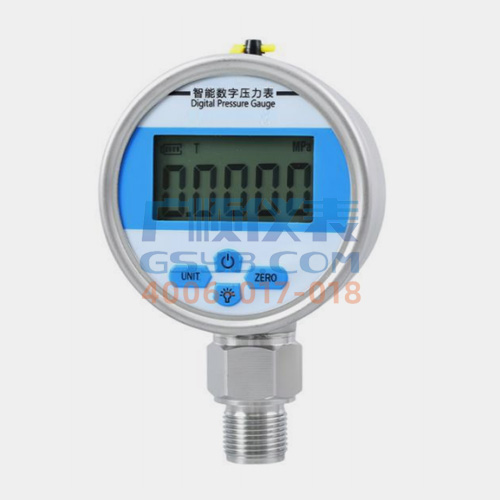

CYF-80系列智能数字压力表是一款高精度智能型数字压力表，为全电子结构、内置高精度压力传感器，能够准确的实时显示压力，并且具有精度高、长期稳定性好的特点。该款数字压力表配套大尺寸的LCD 液晶显示，具有清零、背光、开关机、单位切换、超量程压力报警等多种功能，操作简单，安装方便。产品外壳采用304不锈钢且经过多次焊接，结构稳定性好，抗震性好，能够测量水压、气压、油压、液压等对不锈钢无腐蚀的介质。产品使用灵活、操作简单、便于携带，适用于便携式压力测量、 设备配套、校验设备等测量领域。

注意： 1 文件不要误用。 2 本选型中的信息仅供参考，不可用此文件作为产品安装指导。 3 在产品说明书上提供了完整的安装、操作

性能参数

特点

■ 采用高精度 MEMS 硅压阻传感器
■ 宽量程覆盖 0-1kPa～100MPa
■ 五位 LCD 液晶屏实时显示压力，便于客户现成观察
■ 精度高，稳定性好
■ 多种压力单位切换、清零、背光、开关机等功能
■ 即时值、峰值可切换
■ 抗震动、抗冲击性好
■ 多种螺纹可选，可根据要求定制

用途及行业

■ 机械电子、仪器仪表配套、压力实 验室、工程机械、仪表校准的过程测量领域。

注意：
1 切勿用硬物碰触膜片，会导致隔离膜片损坏。
2 安装前请仔细阅读产品使用说明书，并核对产品的相关信息。
3 严格按照接线方式接线，否则会导致产品损坏和其他潜在故障。
4 错误的使用，会导致危险和产品损坏。

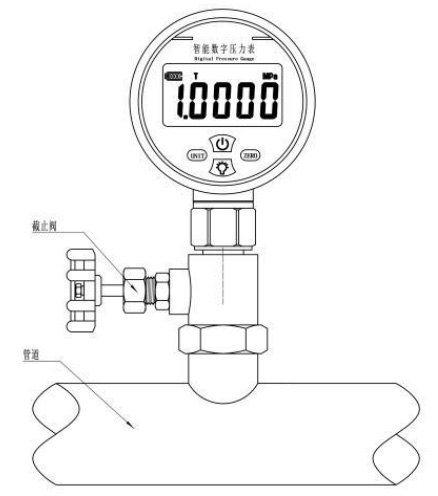

安装示意（仅供参考）

安装提示：
⑴ 仪表储藏与使用适宜在环境温度在-20℃～70℃，相对湿度小于 80%的场合；
⑵ 产品跟换电池时请使用 3.6V 锂电池 ，型号为 14250；
⑶ 安装时用扳手夹紧在数字压力表六方处；
⑷ 使用值不能超过仪表量程的 2 倍。
⑸ 产品应垂直安装于现场压力接口。
⑹ 露天安装时，应把数字压力表置于通风干燥处，避免强光直接照射和雨淋， 否则将会使性能变差或出现故障。

量程选择表

注：
⑴G 表压、S 密封压、A 绝压 ；（A）代表可定制绝压量程
⑵精度可选中“P1、P2、P3、P4”代表精度可选择项目，P1=0.5 级、P2=0.25 级、P3=0.2 级、P4=0.1 级；默认精度均为 0.5 级
⑶使用值不要超过仪表量程的 2 倍，使用压力建议在量程的 1/3～2/3 之间。

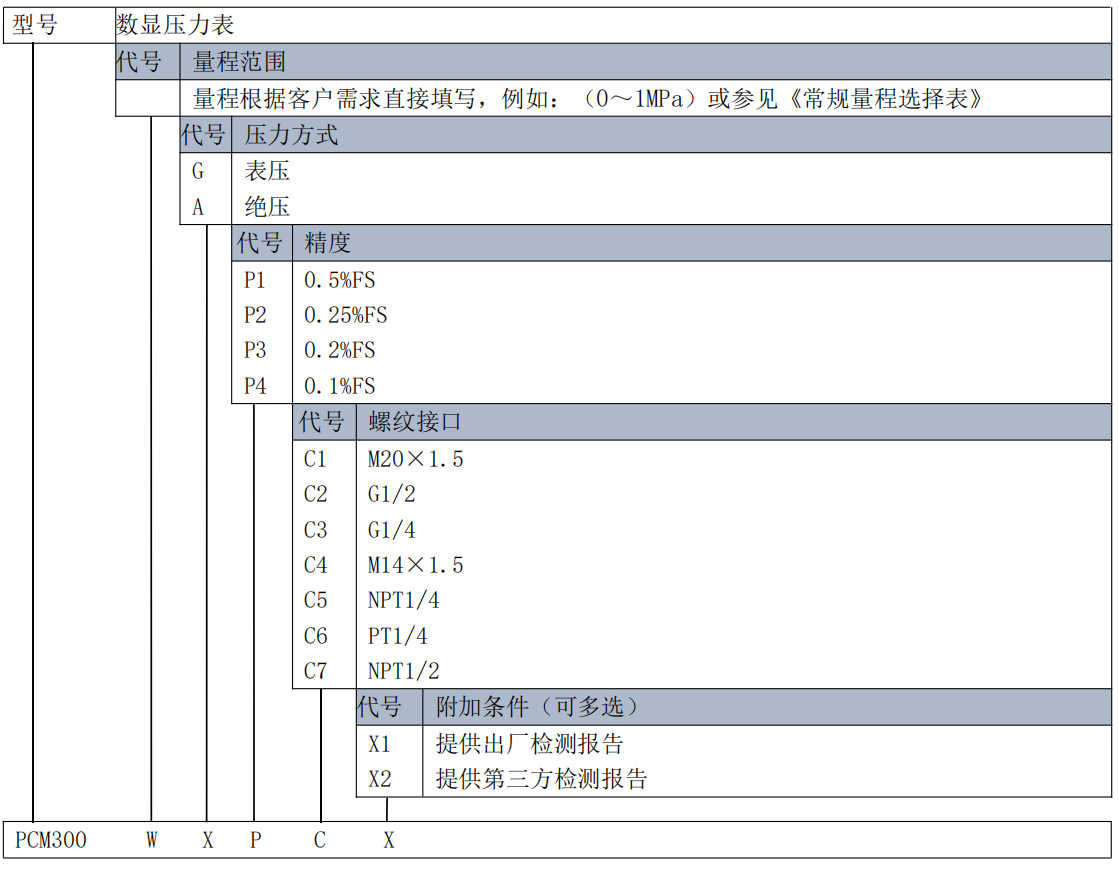

产品选型

举例：YB80A(0～1.0MPa)-G-P1-C1-X2
表示型号为 YB80A、量程为 0～1.0MPa、压力方式为表压、精度为 0.5％、螺纹接口为 M20X1.5、 提供第三方检测报告。

订购提示：
⑴ 默认标配一块 3.6V 锂电池，电池属于损耗件不在质保范围。
⑵ 若对产品外形和性能参数有特殊要求，本公司可提供定制。
